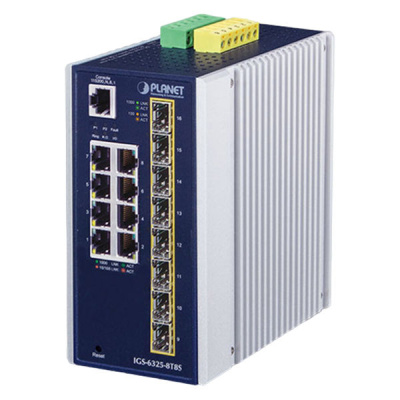

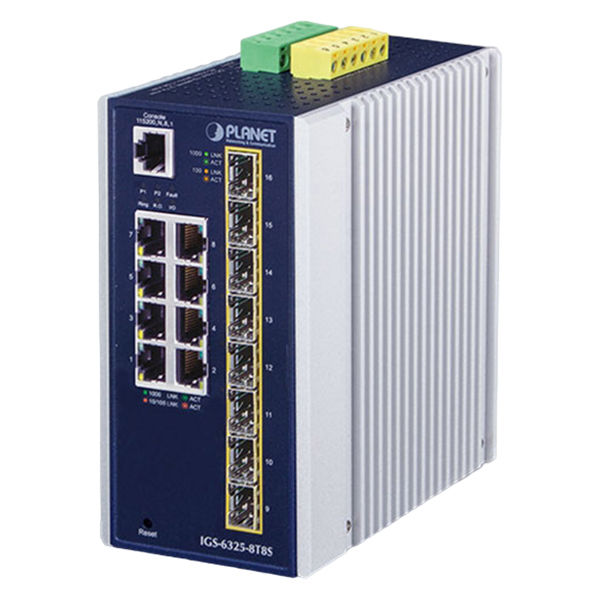

Промышленный управляемый Ethernet-коммутатор L3 PLANET IGS-6325-8T8S с 8 портами 10/100/1000T + 8 портов 100/1000X SFP

Конфигурация порта

Отключение/включение порта.
Автоматическое согласование.
Выбор полнодуплексного и полудуплексного режима 10/100/1000 Мбит/с.

Управление потоком. Отключение/включение управления потоком.
Управление возможностями соединения порта.

Статус порта

Отображение режима
скоростного дуплекса каждого порта,
состояния соединения,
состояния управления потоком,
состояния автоматического согласования,
состояния магистральной линии.

Зеркальное отображение портов

Монитор TX/RX/оба
«многие к 1»

ВЛАН

VLAN с тегами 802.1Q
Туннелирование Q-in-Q
Частная VLAN Edge (PVE)
VLAN на основе MAC- адресов
VLAN на основе протокола
Голосовая VLAN
IP-VLAN на основе подсети
MVR (регистрация многоадресной VLAN)
GVRP
До 256 групп VLAN из 4095 идентификаторов VLAN

Агрегация ссылок

IEEE 802.3ad LACP/статическая соединительная линия
14 групп соединительных линий по 16 портов в каждой группе соединительных линий

Протокол связующего дерева

Протокол связующего дерева IEEE 802.1D
Протокол IEEE 802.1w Rapid Spanning Tree
Протокол IEEE 802.1s с несколькими связующими деревьями

IGMP-отслеживание

Отслеживание IPv4 IGMP (v1/v2/v3)
Поддержка режима запроса IPv4 IGMP
Поддержка 255 групп IGMP

Отслеживание MLD

Отслеживание IPv6 MLD (v1/v2),
поддержка режима запроса IPv6 MLD.
Поддержка 255 групп MLD.

Список контроля доступа

ACL на основе IP/ACL на основе MAC
bНа основе:
– MAC-адреса
– IP-адреса
– Ethertype
– Типа протокола
– Идентификатора VLAN
– DSCP
– Приоритета 802.1p
До 256 записей

Контроль пропускной способности

Управление пропускной способностью каждого порта.
Входной: 100 Кбит/с–1000 Мбит/с.
Выходной: 100 Кбит/с–1000 Мбит/с.

качество обслуживания

На основе классификации трафика, строгий приоритет и 8-уровневый приоритет WRR для коммутации:
– Номер порта
– Приоритет 802.1p
– Тег VLAN 802.1Q
– Поле DSCP/ToS в IP-пакете

Синхронизация

IEEE 1588v2 PTP (Протокол точного времени)
– Одноранговые прозрачные часы
– Сквозные прозрачные часы

Функции уровня 3

IP-интерфейсы

Макс. 128 VLAN-интерфейсов

Таблица маршрутизации

Макс. 128 записей маршрутизации

Протоколы маршрутизации

Аппаратная статическая маршрутизация IPv4
Аппаратная статическая маршрутизация IPv6
Динамическая маршрутизация OSPFv2

Управление

Базовые интерфейсы управления

Консоль;
Телнет;
Веб-браузер;
SNMP v1, v2c

Безопасные интерфейсы управления

SSHv1/v2,
TLS,
SSL,
SNMPv3

Управление системой

Обновление встроенного ПО по протоколу HTTP через сеть Ethernet
Загрузка/загрузка конфигурации через HTTP
Удаленный системный журнал
Системный журнал
Протокол LLDP
NTP
PLANET Smart Discovery Utility

MIB SNMP

RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 MIB Ethernet
RFC 2863 Интерфейсный MIB
RFC 2665 Ether-подобный MIB
RFC 2819 RMON MIB (группы 1, 2, 3 и 9)
RFC 2737 Entity MIB
RFC 2618 MIB RADIUS-клиента
RFC 2863 IF- MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP

Соответствие стандартам

Соответствие нормативным требованиям

FCC, часть 15, класс A
CE:
EN55032
EN55035
EN 62368-1/IEC 62368-1: 2014

Тестирование стабильности

IEC60068-2-32 (свободное падение)
IEC60068-2-27 (удар)
IEC60068-2-6 (вибрация)

Соответствие стандартам

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x управление потоком и противодавлением
IEEE 802.3ad магистральный порт с LACP
IEEE 802.1D Span Протокол ning Tree
IEEE 802.1 w Протокол быстрого связующего дерева
IEEE 802.1s Протокол множественного связующего дерева
IEEE 802.1p Класс обслуживания
IEEE 802.1Q Маркировка VLAN
IEEE 802.1X Аутентификация портов Управление сетью
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Управление ошибками соединения (CFM)
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
ITU-T G.8032 Кольцо ERPS
ITU-T Y.1731 Мониторинг производительности

Среда

Операционная

-40 ~ 75 градусов С

Хранилище

-40 ~ 85 градусов С

Влажность

5 ~ 95% (без конденсации)
