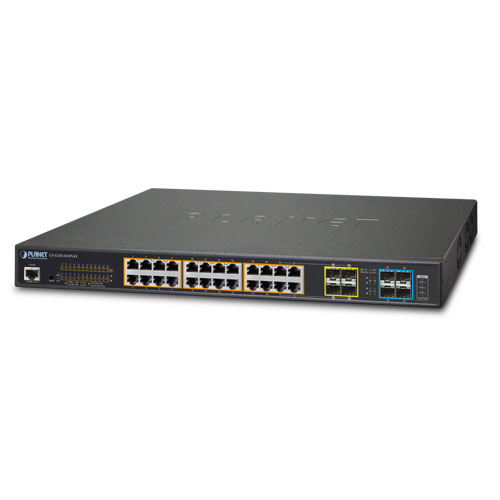

Управляемый коммутатор L2+ PLANET GS-5220-24UPL4XR 24 порта 10/100/1000T Ultra PoE + 4 порта 10G SFP+ с резервным питанием системы (600 Вт)

Медные порты

24 порта 10/100/1000BASE-T RJ45 с авто-MDI/MDI-X

Слоты SFP/mini-GBIC

4 интерфейса 100/1000BASE-X SFP, совместно используемые с портами с 21 по 24.
Совместимость с трансивером 100BASE-FX SFP.

Слоты SFP+

4 интерфейса 10GbBASE-SR/LR SFP+ (от порта 25 до порта 28)
Совместимость с трансивером 1000BASE-SX/LX/BX SFP

Консоль

1 последовательный порт RS232-RJ45 (115200, 8, N, 1)

Архитектура коммутатора

Хранить и пересылать

Коммутационная ткань

128 Гбит/с (без блокировки)

пропускная способность

95,23 млн пакетов в секунду при 64 байтах

Таблица адресов

16 000 записей, автоматическое изучение исходного адреса и устаревание

Общий буфер данных

32M бит

Управление потоком

Кадр паузы IEEE 802.3x для полнодуплексного режима
Обратное давление для полудуплексного режима

Гигантская рама

10К байт

Кнопка сброса

< 5 секунд: перезагрузка системы
> 5 секунд: заводские настройки

Размеры (Ш х Г х В)

440 x 300 x 44,5 мм,
высота 1U

Масса

5119 г

ВЕЛ

Система :
SYS ( зеленый )
AC/PWR ( зеленый )
DC ( зеленый )
Fan1/2/3 Alert ( красный )
PoE PWR Alert ( красный )

Ethernet-интерфейсы PoE (от порта 1 до порта 24) ) :
PoE-in-Use (802.3bt — зеленый ) (802.3af/at — оранжевый )

Интерфейсы Ethernet (порт 1 — порт 24) :
1000 LNK/ACT ( зеленый ),
10/100 LNK/ACT ( оранжевый )

Комбинированные интерфейсы SFP 100/1000 Мбит/с (от порта 21 до порта 24) :
1000 ( зеленый ),
100 ( оранжевый))

Интерфейсы 1/10G SFP+ (от порта 25 до порта 28) :
1000 ( зеленый ),
10G ( оранжевый )

Потребляемая мощность

Макс. 662,1 Вт/2257,8 БТЕ

Требования к электропитанию — переменный ток

100~240 В переменного тока,
50/60 Гц,
10 А

Требования к питанию — постоянный ток

36~60 В пост. тока, 2 А

Защита от электростатического разряда

6 кВ постоянного тока

Вентилятор

3 умных вентилятора

Питание через Ethernet

Стандарт PoE

IEEE 802.3af/802.3at/802.3bt Ultra PoE PSE

Тип питания PoE

Конечный пролет/средний пролет/UPoE

Выходная мощность PoE

На порт 52 В постоянного тока,
75 Вт (макс.)

Назначение контактов питания

Конечный пролет: 1/2(-), 3/6(+)
Средний пролет: 4/5(+), 7/8(-)
UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Бюджет мощности PoE

600 Вт (макс.)

Возможность PoE PD @ 15 Вт

24 единицы

Возможность PoE PD @ 30 Вт

20 единиц

Возможность PoE PD @ 60 Вт

10 единиц

Функции управления уровня 2

Конфигурация порта

Отключение/включение порта
Автосогласование 10/100/1000 Мбит/с выбор полнодуплексного и полудуплексного режима
Управление потоком отключение/включение

Статус порта

Отображение:
режима скорости дуплекса каждого порта,
состояния соединения,
состояния управления потоком,
состояния автоматического согласования,
состояния транка

Зеркалирование портов

TX/RX/оба
монитора «многие к 1»

ВЛАН

VLAN на основе тегов 802.1Q
Туннелирование Q-in-Q
Частная VLAN Edge (PVE)
VLAN на основе MAC- адресов
VLAN на основе протокола

Голосовая
VLAN VLAN на основе IP-подсети
MVR (регистрация многоадресной VLAN)
До 255 групп VLAN, из 4095 идентификаторов VLAN

Агрегация ссылок

IEEE 802.3ad LACP/статическая магистраль
14 групп по 8 портов на магистраль

Протокол связующего дерева

Протокол связующего дерева IEEE 802.1D (STP)
Протокол быстрого связующего дерева IEEE 802.1w (RSTP)
Протокол множественного связующего дерева IEEE 802.1s (MSTP)

Качество обслуживания

На основе классификации трафика, строгого приоритета и 8-уровневого приоритета WRR для коммутации:
- Номер порта
- Приоритет 802.1p
- Тег VLAN 802.1Q
- Поле DSCP/ToS в IP-пакете

IGMP-отслеживание

Отслеживание IGMP (v1/v2/v3), до 255 многоадресных групп
Поддержка режима IGMP querier

Отслеживание MLD

Отслеживание MLD (v1/v2), поддержка до 255 многоадресных групп
MLD querier mode

Список контроля доступа

ACL на основе IP/MAC
До 256 записей

Контроль пропускной способности

Управление полосой пропускания на каждом порту

Функции уровня 3
