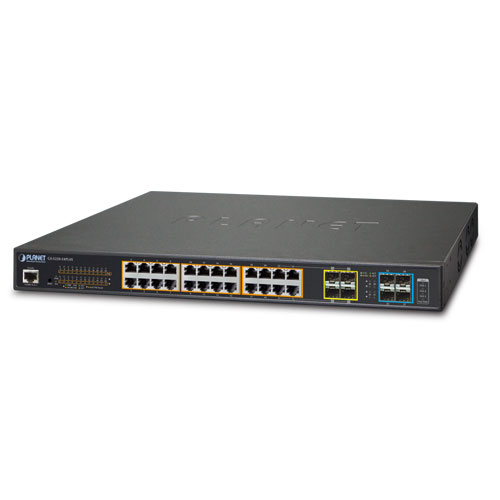

Управляемый коммутатор L2+/L4 PLANET GS-5220-24PL4XR 24 порта 10/100/1000T 802.3at PoE + 4 порта 10G SFP+ с резервной системой питания

Производитель PLANET
Модель GS-5220-24PL4XR

Аппаратная версия

2

Медные порты

24 порта 10/100/1000BASE-T RJ45 с авто-MDI/MDI-X

Слоты SFP/mini-GBIC

4 интерфейса 100/1000BASE-X SFP, совместно используемые с портами с 21 по 24.
Совместимость с трансивером 100BASE-FX SFP.

Слоты SFP+

4 интерфейса 10GBASE-SR/LR SFP+ (от порта 25 до порта 28)

Консоль

1 последовательный порт RS232-RJ45 (115200, 8, N, 1)

SDRAM

512 МБ

Флэш-память

64 МБ

Кнопка сброса

< 5 секунд: перезагрузка системы
> 5 секунд: заводские настройки

Размеры (Ш х Г х В)

440 x 300 x 44,5 мм, высота 1U

Масса

5071 г

Потребляемая мощность

AC: макс. 661,5 Вт/2268,2 БТЕ,
постоянный ток: макс. 34,5 Вт/118,4 БТЕ

Требования к электропитанию — переменный ток

100~240 В переменного тока, 50/60 Гц, 10 А

Требования к питанию — постоянный ток

36~60 В пост. тока, 2 А

Защита от электростатического разряда

6 кВ постоянного тока

Вентилятор

3 умных вентилятора

ВЕЛ

Система:
SYS (зеленый)
AC/PWR (зеленый)
DC (зеленый) (только GS-5220-24PL4XR)
Ring (зеленый)
Fan1/2/3 Alert (красный)
PoE PWR Alert (красный)

PoE Ethernet-интерфейсы (порт-1) к порту 24):
PoE (оранжевый)

Ethernet-интерфейсы (от порта 1 к порту 24):
1000 LNK/ACT (зеленый), 10/100 LNK/ACT (оранжевый)

Комбинированные интерфейсы SFP 100/1000 Мбит/с (от порта 21 к порту 24):
1000 (зеленый), 100 (оранжевый)

Интерфейсы 1/10G SFP+ (от порта 25 до порта 28):
1G (зеленый), 10G (оранжевый)

Характеристики переключения

Архитектура коммутатора

Хранить и пересылать

Коммутационная ткань

128 Гбит/с/без блокировки

пропускная способность

95,23 млн пакетов в секунду при 64 байтах

Таблица адресов

16 000 записей, автоматическое изучение исходного адреса и устаревание

Общий буфер данных

32M бит

Управление потоком

Кадр паузы IEEE 802.3x для полного дуплекса
Противодавление для полудуплекса

Гигантская рама

10К байт

Питание через Ethernet

Стандарт PoE

IEEE 802.3at PoE+ PSE

Тип питания PoE

Конечный пролет

Выходная мощность PoE

36 Вт (макс.)

Назначение контактов питания

Конечный размах: 1/2 (-), 3/6 (+)

Бюджет мощности PoE

600 Вт (макс.)

Возможность PoE PD @ 7 Вт

24 шт.

Возможность PoE PD @ 15,4 Вт

24 шт.

Возможность PoE PD @ 30,8 Вт

20 шт.

Функции уровня 3

IP-интерфейсы

Макс. 128 интерфейсов VLAN

Таблица маршрутизации

Макс. 128 записей маршрутизации

Протоколы маршрутизации

IPv4 OSPFv2
Аппаратная статическая маршрутизация Ipv4
Статическая аппаратная маршрутизация Ipv6

Функции управления уровня 2

Конфигурация порта

Отключение/включение порта
Автосогласование 10/100/1000 Мбит/с выбор полнодуплексного и полудуплексного режима
Управление потоком отключение/включение

Статус порта

Отображение режима скорости дуплекса каждого порта,
состояния соединения,
состояния управления потоком,
состояния автоматического согласования,
состояния транка

Зеркалирование портов

TX/RX/оба
монитора «многие к 1»

ВЛАН

VLAN на основе тегов IEEE 802.1Q
Туннелирование IEEE 802.1ad Q-in-Q
Частная VLAN Edge (PVE)
VLAN на основе MAC-адресов
VLAN на основе протокола
Голосовая VLAN
MVR (регистрация многоадресной VLAN)
До 4000 групп VLAN, из 4095 идентификаторов VLAN

Агрегация ссылок

IEEE 802.3ad LACP/статическая магистраль
14 групп по 8 портов на магистраль

Протокол связующего дерева

Протокол связующего дерева IEEE 802.1D (STP)
Протокол быстрого связующего дерева IEEE 802.1w (RSTP)
Протокол множественного связующего дерева IEEE 802.1s (MSTP)

IGMP-отслеживание

Отслеживание IPv4 IGMP (v1/v2/v3)
Поддержка режима запросов IPv4 IGMP
До 255 многоадресных групп

Отслеживание MLD

Отслеживание MLD (v1/v2)
Поддержка режима запроса MLD
До 255 многоадресных групп

Контроль пропускной способности

Управление полосой пропускания на каждом порту

Качество обслуживания

На основе классификации трафика, строгого приоритета и 8-уровневого приоритета WRR для коммутации:
- Номер порта
- Приоритет 802.1p
- Тег VLAN 802.1Q
- Поле DSCP/ToS в IP-пакете

Кольцо

Поддерживает ERPS и соответствует ITU-T G.8032
Время восстановления < 10 мс при 3 единицах
Время восстановления < 50 мс при 16 единицах
