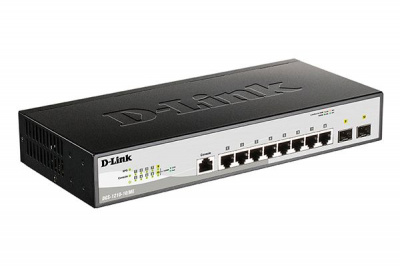

Коммутатор 2 уровня D-Link DGS-1210-10/ME/B2A с 8 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP

Процессор

• BCM53343 (400 МГц)

Оперативная память

• 256 МБ

Flash-память

• 32 МБ

Интерфейсы

• 8 портов 10/100/1000Base-T
• 2 порта 1000Base-X SFP
• Консольный порт с разъемом RJ-45

Индикаторы

• Power
• Console
• Link/Activity/Speed (на порт)
• RPS

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

Разъем питания

• Разъем для подключения питания (переменный ток)
• Разъем для подключения RPS1

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое согласование скорости и режима дуплекса
• Управление потоком IEEE 802.3x
• IEEE 802.3z 1000Base-X
• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 20 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 16K записей

Макс. скорость перенаправления 64-байтных пакетов

• 14,88 Mpps

Буфер пакетов

• 1,5 МБ

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Функции уровня 2

• Таблица MAC-адресов: 16К записей
• Spanning Tree Protocol
   - 802.1D STP
   - 802.1w RSTP
   - 802.1s MSTP
   - Фильтрация BPDU
   - Root Restriction

• Поддержка Ethernet Ring Protection Switching (ERPS, ITU G.8032)
   - для DGS-1210-10/ME/A1, начиная с версии ПО 6.13.B056
   - для DGS-1210-10/ME/B, начиная с заводской версии ПО

• Loopback Detection
• Зеркалирование портов
   - Поддержка 1 группы зеркалирования
   - Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика

• L2 Protocol Tunneling (L2PT)
• RSPAN
• Link aggregation
   - 802.3ad
   - Макс. 8 групп на устройство/8 портов на группу

Многоадресная рассылка уровня 2

• IGMP Snooping
   - IGMP v1/v2
   - IGMP v3 awareness
   - Фильтрация/аутентификация IGMP
   - Поддержка 1024 групп
   - IGMP Snooping Fast Leave на основе VLAN/узла
   - Report Suppression
   - IGMP Querier

• MLD Snooping
   - MLD v1
   - MLD v2 awareness
   - Поддержка 512 групп

• IGMP Proxy

VLAN

• 802.1Q Tagged VLAN
• Группы VLAN
   - Макс. 4094 VLAN
• VLAN на основе портов
• GVRP
• Asymmetric VLAN
• Макс. 256 динамических VLAN
• 802.1v Protocol VLAN
• VLAN Trunking
• VLAN на основе MAC-адресов
• Q-in-Q на основе портов
• Q-in-Q Selective
• ISM VLAN
• Private VLAN
• Voice VLAN

Функции уровня 3

• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Количество IP интерфейсов: 4
• Маршрут по умолчанию
• Статическая маршрутизация
   - Поддержка 60 статических маршрутов IPv4
   - Поддержка 30 статических маршрутов IPv6

Качество обслуживания (QoS)

• CoS на основе:
   - Порта коммутатора
   - Очередей приоритетов 802.1p
   - VLAN ID
   - MAC-адреса
   - IPv4/IPv6-адреса
   - DSCP
   - ToS
   - Типа протокола
   - TCP/UDP-порта
   - Класса IPv6-трафика

• Управление полосой пропускания
   - На основе порта (входящее, с минимальным шагом до 64 Кбит/с)
   - На основе потока (входящее, с минимальным шагом до 64 Кбит/с)
   - Для выходной очереди (с минимальным шагом до 64 Кбит/с)

• Обработка очередей
   - Strict Priority
   - Weighted Round Robin (WRR)

• 8 очередей на порт

Списки управления доступом (ACL)

• ACL на основе
   - Порта коммутатора
   - Приоритета 802.1p
   - VLAN ID
   - MAC-адреса
   - Ether Type
   - ToS
   - IPv4/v6-адреса
   - DSCP
   - Типа протокола
   - Номера порта TCP/UDP для IPv4/IPv6
   - ICMP
   - Класса трафика IPv6
   - На основе содержимого пакета

• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL на основе времени
• Статистика ACL
• Фильтрация интерфейса CPU
