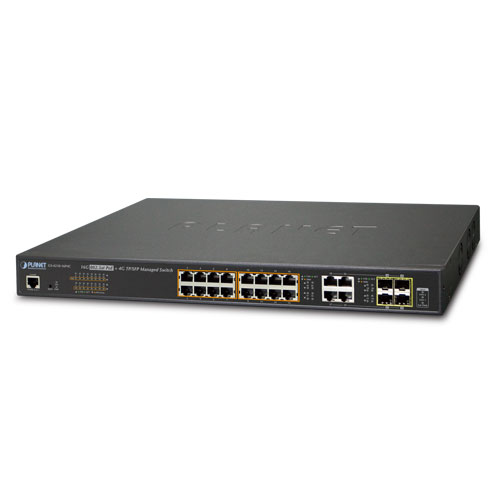

Управляемый коммутатор PLANET GS-4210-16P4C IPv6/IPv4, 16-Port Managed 802.3at POE+ Gigabit Ethernet Switch + 4-Port Gigabit Combo TP/SFP (220W)

Медные порты

20 портов 10/100 / 1000BASE-T RJ45 с авто-MDI / MDI-X

Слоты SFP / mini-GBIC

4 интерфейса SFP 100 / 1000BASE-X используются совместно с портами 17–20.
Поддерживает двойной режим 100/1000 Мбит / с и DDM

Порт инжектора PoE

16 портов с функцией инжектора PoE 802.3at / af (порт-1 - порт-16)

Приставка

1 последовательный порт RS-232-to-RJ45 (115200, 8, N, 1)

Архитектура коммутатора

Магазин и вперед

Коммутационная матрица

40 Гбит / с / без блокировки

Пропускная способность коммутатора @ 64 байта

29,76 млн пакетов в секунду

Таблица адресов

8K записей

Общий буфер данных

4,1 мегабит

Управление потоком

Кадр паузы IEEE 802.3x для полнодуплексного режима
Обратное давление для полудуплекса

Jumbo Frame

10 Кбайт

Кнопка сброса

<5 секунд: перезагрузка системы
> 5 секунд: заводские настройки

ВЕЛ

PWR, SYS, LNK / ACT, PoE-in-Use, 1000, FAN 1 Alert, FAN 2 Alert, PoE PWR Alert

Умный вентилятор

2 шт

Размеры (Ш x Г x В)

440 x 300 x 44,5 мм, 19 дюймов, высота 1U

Масса

4,132 кг

Требования к питанию

100 ~ 240 В переменного тока,
50/60 Гц,
автоматическое определение

Защита от электростатического разряда

6 кВ постоянного тока

Потребляемая мощность / рассеиваемая мощность

251 Вт (макс.) / 861,2 БТЕ

Вложение

Металл

Питание через Ethernet

PoE Стандарт

IEEE 802.3af / 802.3at PoE / PSE

Тип источника питания PoE

Конечный пролет

Выходная мощность PoE

На порт 52 В постоянного тока, 30,8 Вт (макс.)

Назначение контактов питания

1/2(+), 3/6(-)

Бюджет мощности PoE

220 Вт (макс.) При 25 ° C
190 Вт (макс.) При 50 ° C

PoE Ability PD @ 9 Вт

16 единиц

PoE Ability PD @ 15,4 Вт

14 шт.

PoE Ability PD @ 30 Вт

7 шт.

Функции уровня 2

Зеркалирование портов

TX / RX / оба
монитора Many-to-1

VLAN

802.1Q на основе тегов VLAN
До 256 групп VLAN, из 4094 идентификаторов VLAN
802.1ad Q-in-Q туннелирование
Голосовой
протокол VLAN VLAN
Частная VLAN (защищенный порт)
GVRP

Link Aggregation

IEEE 802.3ad LACP и статическая магистраль
Поддерживает 4 группы 8-портовых магистралей

Протокол связующего дерева

STP / RSTP / MSTP

IGMP Snooping

IGMP (v2 / v3) Snooping
IGMP Querier
До 256 групп многоадресной рассылки

MLD Snooping

MLD (v1 / v2) Snooping,
до 256 групп многоадресной рассылки

Список контроля доступа

IPv4 / IPv6 ACL на основе IP,
ACL на основе MAC

QoS

8 сопоставлений идентификаторов с очередями с 8 уровнями приоритета
- Номер порта
- Приоритет 802.1p
- Тег 802.1Q VLAN
- Поле DSCP в IP-пакете На основе классификации трафика, строгого приоритета и WRR

Безопасность

IEEE 802.1X - Аутентификация на основе портов
Встроенный клиент RADIUS для взаимодействия с RADIUS-сервером
RADIUS / TACACS + аутентификация доступа пользователей
IP-MAC-порт Привязка к порту
MAC-фильтрация
Статический MAC-адрес
DHCP Snooping и DHCP Option82 Защита
STP BPDU, фильтрация BPDU и пересылка BPDU
DoS-атака предотвращение
ARP инспекция
IP Source Guard

Функции управления

Базовые интерфейсы управления

Веб-браузер; телнет; SNMP v1, v2c
Обновление прошивки по протоколу HTTP / TFTP через сеть Ethernet
Удаленный / локальный системный
журнал Системный журнал
Протокол LLDP
SNTP

Безопасные интерфейсы управления

SSH, SSL, SNMP v3

SNMP MIB

RFC 1213 MIB-II
RFC 1215 Общие прерывания
RFC 1493 MIB моста
RFC 2674 Расширения MIB моста
RFC 2737 Entity MIB (версия 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 MIB группы интерфейсов
RFC 3635 MIB, подобной Ethernet

Соответствие стандартам

Соответствие нормативным требованиям

FCC, часть 15, класс A, CE

Соответствие стандартам

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX / 100BASE-FX
IEEE 802.3z Gigabit SX / LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x управление потоком и противодавление
соединительная линия порта IEEE 802.3ad с LACP
IEEE 802.1D Протокол связующего дерева
IEEE 802.1 w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at High Power over Ethernet
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP версия 1
RFC 2236 IGMP версии 2
RFC 3376 IGMP версии 3
RFC 2710 MLD версии 1
RFC 3810 MLD версии 2

Среда
