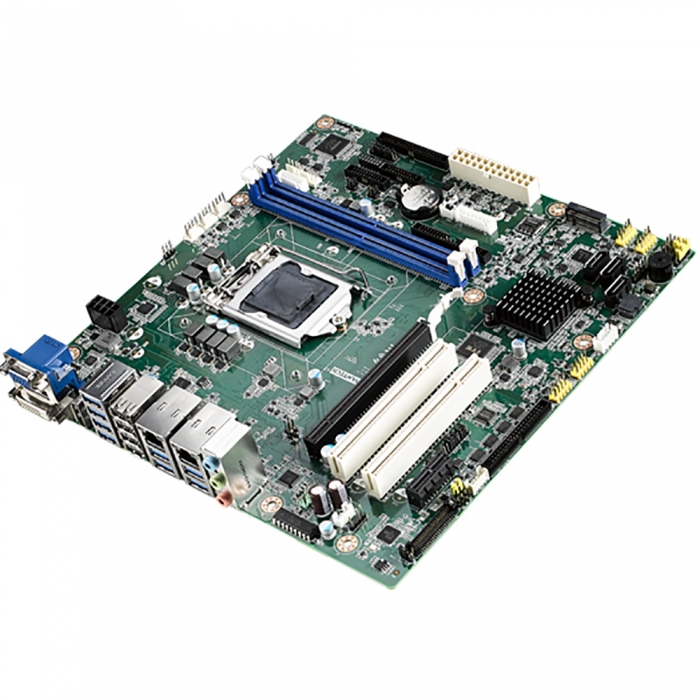

Материнская плата ADVANTECH AIMB-506G2-00A1E

Производитель ADVANTECH
Partnumber: AIMB-506G2-00A1E

ПРОЦЕССОР
Разъем для процессора LGA1151
Intel Core i7/ i5/ i3/ Pentium/ Celeron
Расчетная мощность процессора 95 Вт/65 Вт/45 Вт/35 Вт
Частота До 3,6 ГГц
Кэш L3 2 ~ 12 МБ

ЧИПСЕТ
Производитель чипсета Intel
Чипсет Intel H310

ПАМЯТЬ
Тип оперативной памяти DDR4
Форм-фактор модуля памяти DIMM
Разъем 2 x 288-контактный модуль DIMM
Количество слотов памяти 2 шт
Режим работы памяти 2-канальный
Минимальная частота памяти 2133 МГц
Максимальный объем памяти 64 ГБ
Поддержка ECC Нет

ГРАФИКА
HD-графика Intel
Графический чипсет Зависит от используемого процессора
Максимальный объем видеопамяти 64 МБ
DDI (HDMI/DVI/DisplayPort) DP: максимальное разрешение 4096 x 2304 при 60 Гц
Графический движок DirectX11.1, OpenGL 4.0
ЖК-дисплей (TTL/LVDS/eDP) eDP: поддержка 3840x2160, 60 Гц / LVDS: поддержка 48 бит, 1920x1200 (опционально)
Несколько дисплеев Двойной
VGA До 1920 x 1200 при 60 Гц

АУДИО
Аудио интерфейс HD-аудио
КОДЕК Realtek ALC888S, звук высокой четкости (HD)
Соединитель 2 шт (линейный выход, микрофонный вход)

ХРАНИЛИЩЕ
RAID Нет
САТА 3 порта SATA III (макс. скорость передачи данных 600 МБ/с)

СЛОТЫ РАСШИРЕНИЯ
2 х PCI
1 х PCI Express x 1
1 х PCI Express x 16
1 х SMBus

LAN
Ethernet Контроллер
GbE LAN1: Realtek RTL8111G-CG,
GbE LAN2: Realtek RTL8111G-CG

RJ45 х 2
Скорость 10/100/1000 Мбит/с

РАЗЪЕМЫ ввод/вывод
COM-порт 10 шт (8 х RS232, 2 х RS232/422/485)
GPIO 16-битный GPIO
доверенный платформенный модуль Необязательный
USB2.0 8 шт
USB3.0 4 шт

ПИТАНИЕ
Батарея Литиевый 3 В / 200 мАч
Соединитель ATX24P
Потребляемая мощность (полная нагрузка) 0,7 А при +5 В/ 0,78 А при +3,3 В/ 3,462 А при 12 В_4 контакта/ 0,303 А при 12 В/ 0,53 при 5 В SB
Тип питания АТХ
Основной разъем питания 24pin
Разъем питания процессора 8pin
Разъемов для вентиляторов 4 pin 5 шт

БИОС
АМИ EFI 128 Мбит

ОС
Windows 10 (64-разрядная версия)
SUSIAccess Да
Linux Да
Ubuntu В

ФОРМ ФАКТОР
Фактор формы МикроАТХ
Размер 244 х 244 мм
Масса 1,2 кг

СРЕДА
Нерабочая температура -20 ~ 70°C и 60°C при относительной влажности 95%, без конденсации
Рабочая температура 0 ~ 60° C (рабочая влажность: 40° C при относительной влажности 95%, без конденсации)
Виброустойчивость 3,5 г (в нерабочем режиме)
