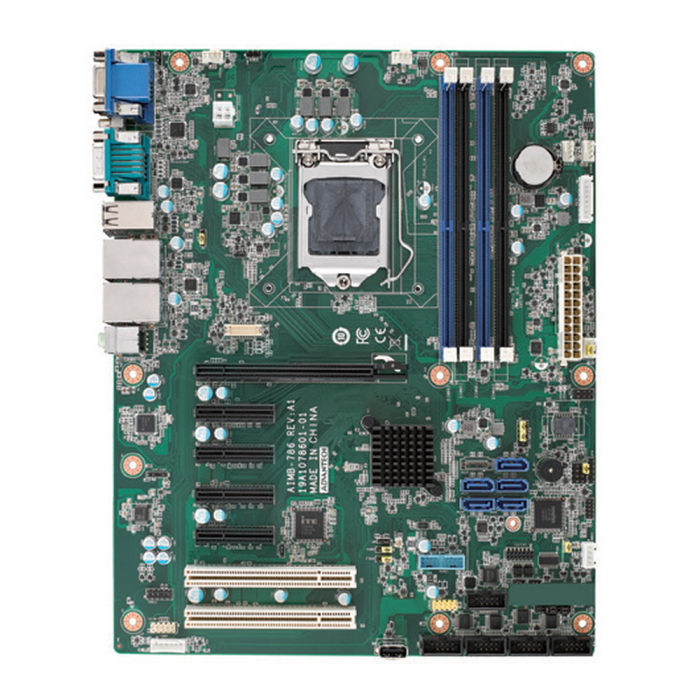

Материнская плата Advantech AIMB-786G2-00A2

Производитель Advantech
Partnumber: AIMB-786G2-00A2
Предупреждение Требуется установка батареи CR2032

ПРОЦЕССОР
Платформа Intel Core i Gen.8-поколение/ 9-поколение (Coffee Lake)
Сокет процессора LGA1151
Максимальная TDP центрального процессора 65 Вт

ЧИПСЕТ
Чипсет Intel Q370

ПАМЯТЬ
Тип оперативной памяти DDR4
Форм-фактор модуля памяти DIMM
Количество слотов памяти 4 шт
Режим работы памяти 2-канальный
Максимальная частота памяти OC (overclocked) 2666 МГц
Минимальная частота памяти 2400 МГц
Максимальный объем памяти 128 ГБ
Поддержка ECC Нет

СЛОТЫ РАСШИРЕНИЯ
Версия PCI Express 3.0
PCI (2 слота) ;
PCIe x16 (1 слот) ;
PCIe x4 (4 слота)

ГРАФИКА
Видеоконтроллер Intel HD Graphics
Графический чипсет Зависит от используемого процессора

АУДИО
Аудиочипсет Realtek ALC888S
Количество каналов аудио 7.1

ХРАНЕНИЕ ДАННЫХ
Интерфейсы для накопителей SATA III 6 Гб/с (5 портов)
Поддержка RAID-массивов SATA 0, 1, 5, 10

СЕТЬ
Контроллер Ethernet
Intel I211-AT ;
Intel i219-LM
Максимальная скорость передачи 1000 Мб/с

ВНУТРЕННИЕ РАЗЪЕМЫ
2 х USB 3.2 Gen1 внутр.
3 х USB 2.0 внутр.
5 х Com порт (RS232, Serial, DB9) внутр.

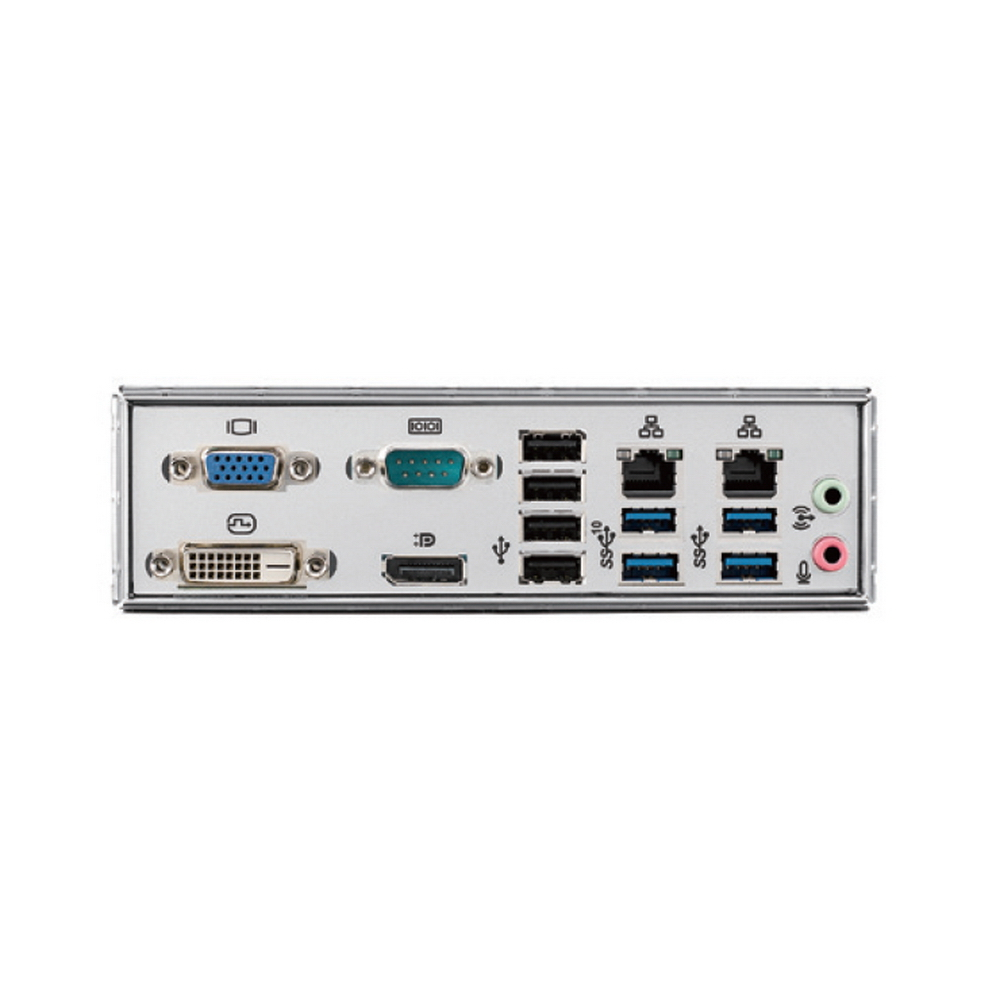

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ
2 х USB 3.2 Gen2
2 х USB 3.2 Gen1
4 х USB 2.0
1 х Com порт (RS232, Serial, DB9) Внешний
2 х RJ45

Аудиоразъемы:
1 х Линейный вход
1 х Линейный выход
1 х D-Sub
1 х DVI-D
1 х DisplayPort

Питание
Основной разъем питания 24pin
Разъем питания процессора 4pin
Разъемов для вентиляторов 4 pin 2 шт

BIOS
256 Mb SPI Flash AMI BIOS

ФОРМАТ
Форм-фактор ATX
Габаритные размеры 305 × 244 мм
